Muchos sois los que cada día nos preguntáis por este tipo de instalaciones. El gas nos da una autonomía en nuestras furgos importante para dejar de lado la parte eléctrica. Con una buena instalación, se puede tener gran parte de los electrodomésticos a gas (Cocina, nevera, calentador de agua…)
En este artículo vamos a resumir brevemente todo lo que necesitas saber para realizar la instalación de gas en tu furgoneta camper.
Índice
Consideraciones previas
Lo primero que tenéis que saber es que necesitaremos un boletín de gas de nuestra furgo en el momento que se instale cualquier aparato a gas fijo. Esto incluye cualquier cocina que vaya atornillada, calentador fijo, nevera a gas u otro aparato.
Si la cocina que instales es un camping gas no necesitarás realizar un boletín al ser portátil, pero te recomendamos que instales la rejilla igualmente si vas a llevar la bombona habitualmente en algún compartimento.
Muchas veces nos preguntáis si solo tenéis la cocina y esta no va con tubo rígido, si hace falta boletín de gas. La respuesta es si ya que la cocina es fija y por tanto lo requiere ITV.
Otro punto a tener en cuenta es la revisión que hay que hacer cada 4 años de la instalación. Os ponemos también el modelo a usar para esta revisión de la instalación.
En este link tienes acceso al Real Decreto 916/2006 donde se explica detalladamente cómo debe realizarse una instalación de gas para un vehículo de uso recreativo.
¿Sabías que ofrecemos asesoramiento gratuito durante toda la reforma? 😉
Contacta con nosotros, estaremos encantados de ayudarte o resolverte cualquier duda.
Cuando acudas a la ITV deberás aportar el boletín de gas firmado por el técnico instalador. Puedes descargar este boletín para rellenarlo aquí.
A continuación, te detallamos lo más importante de las normativas que regulan estas instalaciones.
Tipos de bombona que puedes llevar en tu furgoneta camper y su ubicación
- De acceso al compartimento de gas únicamente desde el exterior: En estos casos no hay límite en cuanto al número de bombonas ni al tamaño de las mismas.
- De acceso al compartimento de gas desde el interior del vehículo: En estos casos el máximo son dos bombonas sin superar los 16kg (sumando la capacidad de las dos bombonas)
- Depósitos de GLP instalados en los bajos del vehículo: Este tipo de depósitos es necesario que los legalice la empresa instaladora en vuestra furgo. Por tanto os recomendamos directamente hablar con alguna empresa instaladora y os informen de los detalles.
Características de la instalación de gas en tu furgoneta camper
El compartimento de gas ha de cumplir una serie de condiciones:
- Ha de ser un compartimento estanco con juntas selladas con silicona o similar. El contorno de la puerta ha de llevar una goma para garantizar el sellado.

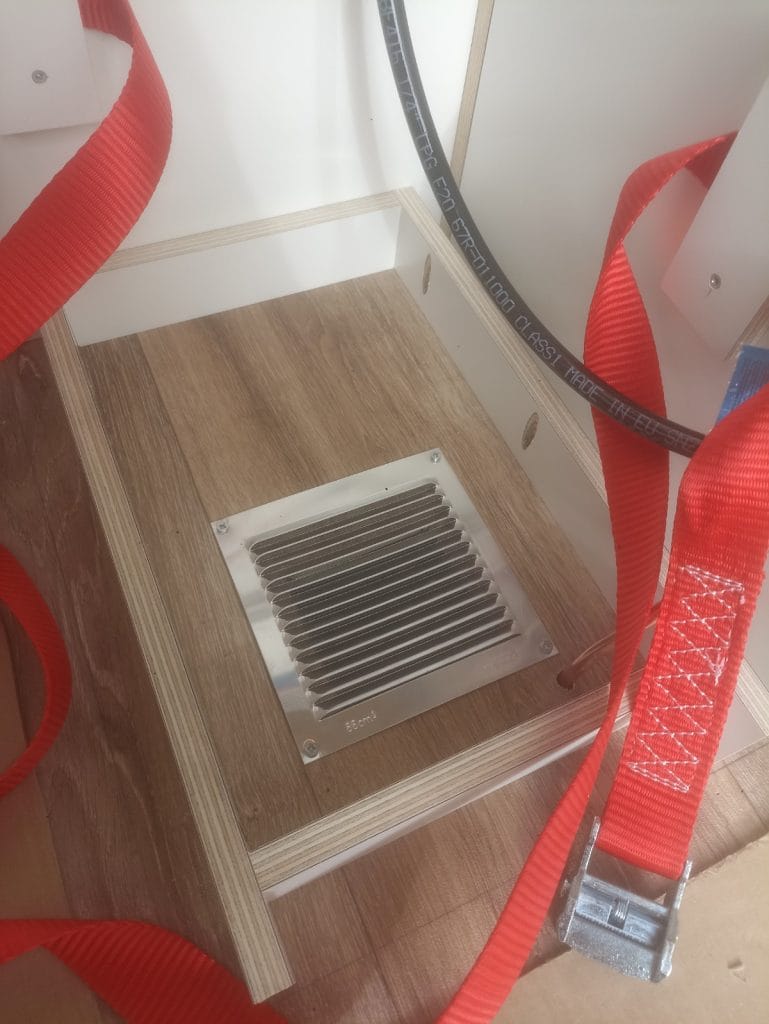

- Debe haber una rejilla de ventilación al exterior en el suelo del compartimento. La apertura debe cubrir una superficie de al menos 100cm2 (un cuadrado de 10cm de lado o una circunferencia de 17,8cm de diámetro). Si la suma de la capacidad de las bombonas no supera los 7kg, el hueco de la ventilación puede ser menor (mínimo 20mm de diámetro). No se puede obstruir la rejilla por lo que se recomienda montar la bombona sobre una peana o sobre unos tacos elevadores.

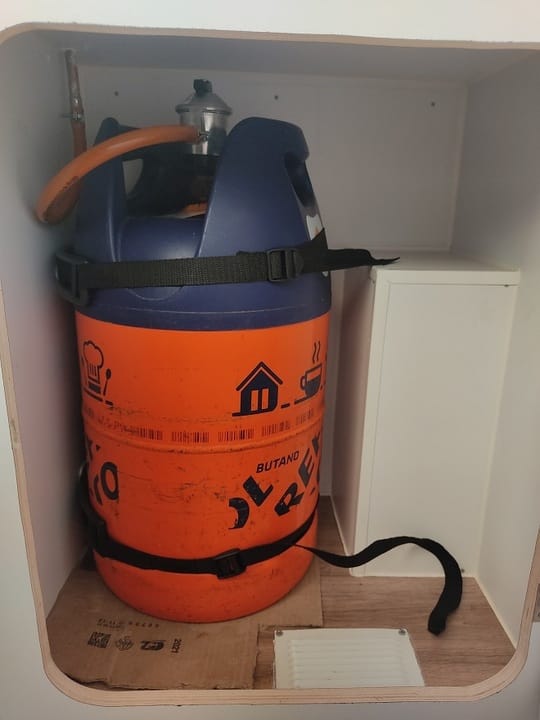

- La bombona debe ir en posición vertical con la válvula arriba y sujeta al vehículo mediante un sistema de doble fijación (superior e inferior). El sistema de fijación ha de ser totalmente manual no ha de requerir herramientas para abrirse ni cerrarse (correas, cinchas, …)
- No debe haber ningún aparato eléctrico dentro del compartimento de gas.

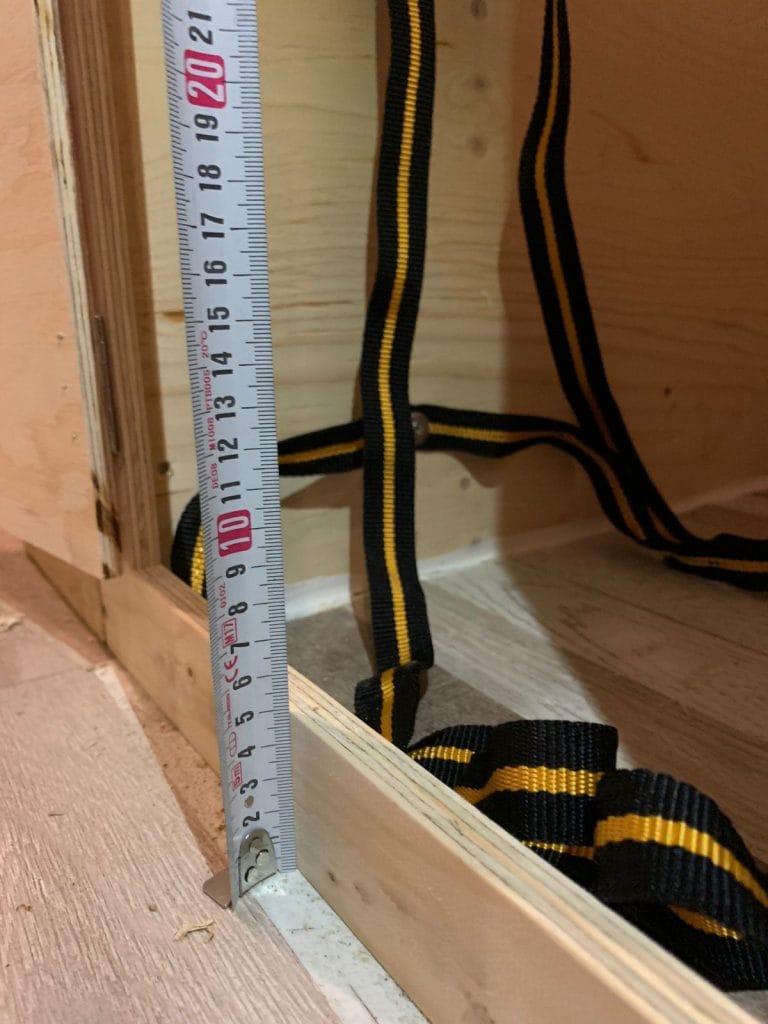

- La puerta del compartimento debe salvar un salto de al menos 5cm respecto al nivel del compartimento. Si la puerta va a ras del suelo debes instalar un listón de madera delante de la bombona.
Otra de las preguntas que nos hacéis habitualmente es acerca de los depósitos de GLP.
Si vais a instalar algún depósito fijo de GLP en los bajos del vehículo ha de ser la empresa que os instale este depósito quien os legalice este depósito en ficha técnica.
¿Qué tipos de conectores usar para la instalación de gas?
Hablemos ahora acerca de los conectores que podemos usar para la instalación de gas dependiendo del elemento que vayan a unir.
Para las bombonas:
- Válvula reguladora de presión de 30 mbar.
- Sistema de seguridad anti presión 150mbar (Puede ir integrado en la válvula).
- Distancia máxima del tubo flexible de la bombona a la instalación fija 40cm.
- Debe etiquetarse la presión de la instalación (30mbar)
Para los electrodomésticos:
- Mediante sistemas de conexión rígidos de rosca (no soldaduras).
Para las tuberías:

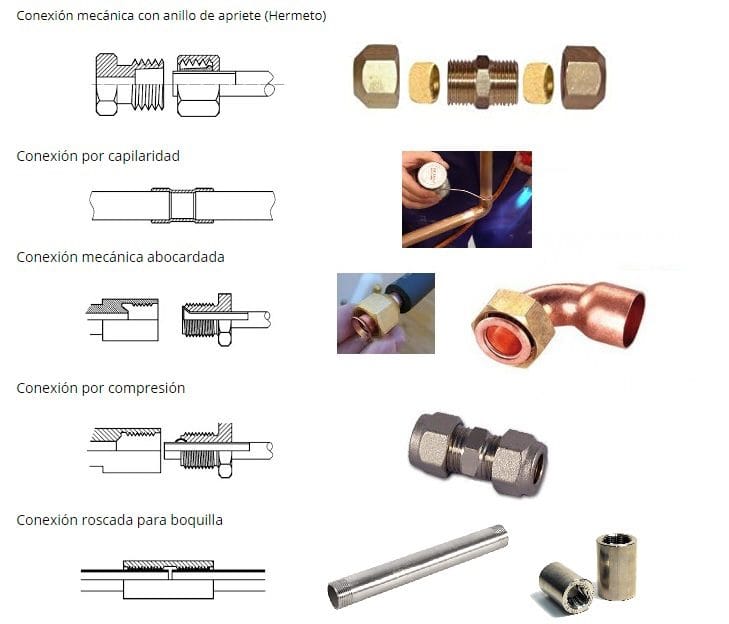

- Mediante conexiones con anillo de apriete, por capilaridad, conexión mecánica abocardada, conexión por compresión y conexión roscada para boquilla.
¿Y las tuberías?
Respecto a las tuberías de la instalación, las consideraciones a tener en cuenta son las siguientes:
- Si solo se conecta un electrodoméstico, este puede ir con manguera flexible hasta 1,5 metros y con las conexiones que especificamos un poco mas arriba en este mismo articulo.
- Si se conectan mas elementos, es necesario realizar instalación con tubería fija.
- Solo se permite la soldadura dura (plata.) No permitidas las uniones hermeto ni soldaduras con estaño.
- El diámetro debe ser entre 6 y 12mm.
- Pueden ser de cobre, acero soldado, acero sin soldadura o acero inoxidable
- En tuberías de cobre las fijaciones han de ir cada 50cm como máximo.
- En tuberías de acero las fijaciones han de ir a cada 100cm como máximo.
- Las tuberías deben trascurrir en paralelo al cableado eléctrico separadas como mínimo 3cm.
- En las intersecciones con el cableado eléctrico la distancia de separación será de 1cm como mínimo. El cableado eléctrico deberá ir protegido con canaleta o tubo corrugado.
Otro tema a tener en cuenta son las válvulas de corte. Debe haber una válvula de corte general y una para cada electrodoméstico o dispositivo conectado a la instalación. Siempre instaladas en la parte fija, no en el tubo flexible.
¿Los electrodomésticos tienen que tener alguna característica especial?
Respecto a los electrodomésticos que pongamos en la instalación de gas, deberemos tener también una serie de consideraciones.
- Deben tener el marcado de conformidad CE.
- Los calentadores de agua han de llevar compartimento estanco para la llama, no atmosférico.
- Los sistemas refrigeradores deben recoger el aire para la combustión desde el exterior y evacuar el humo directamente al exterior.
Las cocinas
Normalmente uno de los aparatos mas usados son las cocinas fijas tipo Dometic. Este tipo de cocinas tienen placa de características como esta que os mostramos, os pasamos también un ejemplo de una.
Otro tipo de cocinas que se están usando habitualmente son las Outdoor, de las que hay en distintas marcas.
Estas cocinas Outdoor no se pueden legalizar en ninguno de los casos ya que como bien indica el fabricante, están diseñadas para el uso en exterior. Adjuntamos un ejemplo de cocina Outdoor.
Los calentadores de agua
El calentador de agua es necesario que sea estanco. Los estancos suelen rondar a partir de los 200 Euros. En la siguiente imagen os mostramos el ejemplo de uno de la marca Cointra.
También existen otros calentadores marca whale que pueden ir en el exterior de la furgo y son bastante reducidos o una caldera Truma que tiene la función de calefacción y agua caliente.
Recordaros también que estos aparatos han de instalarse según las instrucciones que nos marca el fabricante para la evacuación de gases. Por tanto la ubicación y como instalarlos depende de cada aparato según el manual que venga del fabricante.
Las neveras
Otros aparatos muy usados son las neveras, que algunos modelos son trivalentes y por tanto nos permiten que vayan conectadas a 12V, 220V o a gas.
De todas formas ante cualquier duda, mejor que nos escribáis y nos consultéis sobre el electrodoméstico a incluir y os informaremos sobre si es posible o no.
Esperamos que este artículo te haya sido útil, saber que si tienes cualquier duda no dudes en contactar con nosotros por nuestras vías habituales, WhatsApp al 963 141 986 o al email info@tutuning.net
Buenas, alguien sabe donde encontrar instaladores de gas autorizados en Madrid? Necesito el boletin de gas pero me acabo de enterar de que no es la empresa homologadora la que lo emite.
Buenas tardes!
El boletin de gas debe emitirlo el instalador de gas. Nosotros te podemos ayudar en este aspecto si realizas la homologación con nosotros.
Contáctanos y te indicamos.
Hola, puedo instalar un bombona de GLP de 22 litros de capacidad en el interior del mueble de la cocina???
Hola,
Para la instalación de una bombona de ese tamaño, esta se tendría que instalar en la parte exterior de la furgoneta donde no hay limitaciones de número de bombonas ni en el tamaño de las mismas.
Un Saludo
Hola,
Por qué el área de la rejilla cuadrada es 100cm2 pero si calculamos el área de un círculo de 17.8cm de diámetro salen unos 250cm2?
Hola!
Es lo que indica la normativa. Puedes optar por cualquiera de las dos formas. La que prefieras. Cualquier otra duda que tengas puedes enviarnos un email a info@tutuning.net y vemos bien tu furgoneta. Gracias!
Buenas noches, para la instalación de la parte fija de gas, se puede hacer en multicapa, como en las viviendas? O si o si hay que morir al caño de metal?
Hola Pablo,
Se debe usar si o si el caño de metal para la instalación.
Un Saludo
Hola, si conecto una bombona de butano de 6kg directamente a una cocina de gas con una manguera flexible de 40cm, ¿podría homologar o necesitaría algún elemento mas?
A parte del sellado, rejilla y puerta a 5cm del suelo claro.
Buenas tardes,
Si está todo correcto, manguera, conector, compartimento estanco, rejilla, el compartimento tiene un salto de 5cm, sin aparatos eléctricos en este compartimento, se podría homologar. No obstante, lo mejor es que nos mandes por email o por WhatsApp más información para confirmarte al 100%
Un Saludo
Hola yo estoy haciendo la homologacion con uds. somos de ibiza y no conseguimos un instalador que nos haga el boletin en toda la isla. Que podemos hacer?
Buenas tardes!
Contacta con nuestro whatsapp o email y te podemos dar solución a este tema. Te podemos tramitar todo lo necesario para itv.
Un saludo
¿Un calentador de agua se considera electrodoméstico? Quiero tener una cocina de gas y un calentador de agua, ¿la opción de hacerlo con tubo flexible es posible?
Buenas tardes
Si tienes 2 aparatos conectados en una instalación de gas, si es necesario tener tuberías rígidas. Solo se permite flexible si fuese una cocina y con menos de 1,5 metro de tubo.
Un Saludo
No entiendo cual es el problema de los tubos flexibles de gas? Por que son mas inseguros?
Hola!
Podemos dejar tubo flexible si solo tenemos una cocina fija. Cuando tenemos varios elementes fijos la normativa nos exige poner tubo rígido.
Un Saludo
Voy a tener problemas para el boletín en Melilla. No hay nadie que sepa. Tengo el compartimento estanco, el agujero de 2cm (bombona de k6), no hay salto de 5 cm por que se abre desde arriba ni amarres por que es armario es totalmente a medida. No hay fugas (sistema empleado pasar mechero por todas las conexiones con dos cocinillas conectadas es que la única manera que tengo). Si yo consigo que el instalador me certifique que la instalación de tuberias y llaves es estanca ¿hay posibilidad de hacerlo en red enviando todas las fotos e información solicitada)
Hola!
Envíanos todas las fotos e información vía WhatsApp o email y revisamos la instalación. Nosotros podemos ayudarte con el boletín.
Un Saludo
Hola buenas! Tengo intención de instalar un kit de GLP en el interior de la furgo. La bombona es de 14 kg ¿Se puede instalar en la parte interior siempre y que el espacio sea estanco y tenga la ventilación de 100cm2? La idea es realizar la puerta de acceso por la parte superior(tapa) a la bombona y ponerle un ribete de goma en ella. ¿Hay alguna limitación de altura al suelo de la toma exterior para recargar el GLP?
Gracias por anticipado!
HOla,
Para poder darte asesoramiento, necesitaríamos que nos enviases más información a través de WhatsApp o de correo electrónico y así lo consultamos con nuestro instalador. Puedes enviarnos un correo a info@tutuning.net o un WhatsApp.
Un saludo!
Buenos dias:
Tenemos un Nissan NV400 y la vamos a homologar tenemos tanto el boletin del gas como el boletin de la electricidad sellados tal y como se pide, hemos presentado la documentacion a la ITV de Valladolid San Cristobal y nos dice que tebemos que tener los dos boletines visados por industria para poder darlo de paso, dicen que es una instalacion como una casa. ¿Eso no es cierto verdad??
Un saludo Gracias
Hola,
A día de hoy no están solicitando los boletines registrados en industria, por lo que no haría falta.
Un Saludo
Buenos dias , con respecto a las rejillas se podrían poner dos circulares de dimensiones mas pequeñas , pero que sumen el área requerida , como he visto en algunas autocaravanas, seria para un vehículo vivienda, Gracias de antemano
Hola,
Lo ideal es que tenga una sola rejilla de ventilación con la superficie adecuada. Si quieres ponte en contacto con nosotros por mail o whatsapp para poder asesorarte mejor.
Un saludo
Hola, quiero instalar un depósito de GLP en los bajos de mi camper para conectar únicamente una cocina. Necesitaría una rejilla de ventilación de 10cm de lado o me valdría con una de 2cm de diámetro?
Un saludo y gracias
Buenos dias!
El tamaño de la rejilla depende de la bombona que tengas instalada!
Envíanos mas info sobre el depósito / bombona y te indicamos.
Un saludo
Buenos días, el depósito sería de unos 40 litros, pero, como dije, estaría instalado en el exterior, en los bajos del furgón.
Un saludo
Buenas tardes!
El tema de depósitos de gas conviene que te lo instale una empresa especializada en este tipo de depósitos!
Cualquier duda estamos a tu disposición.
Hola, tengo una Camper con instalación simple para tan solo una hornilla de gas encastrada en su mueble estanco y con su rejilla de salida de gases al exterior omo marca la normativa.
Actualmente llevo una botella pequeña de camping gas de las azules y quiero cambiar a una grande de las comerciales de Repsol butano.
Que necesito poner apartir del el tubo y la lleve d corte para que no me de problemas al pasar la próxima ITV.?
Puedo poner la lira naranja con un regulador normal como las de casa..?
He leído por ahí que tiene que ser un regulador regulable con un limitador de presión..
Me podría decir si están amable que material necesito..?
Tengo muchas dudas sobre esto..
Un saludo y espero vuestra amable respuesta..
Buenas tardes
Envíanos fotos y mas info sobre la cocina para que podamos confirmarte al 100%.
Quedamos a la espera.
Tengo una duda.
He visto algunas furgonetas que tienen la rejilla del gas en la pared y no en el suelo. Esto es por algún cambio en la normativa o también se puede poner en la pared?
Buenas tardes
La rejilla ha de ir en el suelo, no puede ir en el lateral.
Un saludo
Hola, podría poner la botella de gas en una plataforma y debajo poner la rejilla. Por tema de espacio no me entra una rejilla de 100cm2
Buenos dias!
No habría problema, se podría poner la bombona sobre alguna repisa dejando libre así la rejilla de ventilación.
Un saludo
Hola! La rejilla de ventilación del suelo queda cerca de la salida del tubo de escape. ¿Hay algún problema?
Hola buenas,
En principio no vemos problema, siempre que haya espacio suficiente para la evacuación del gas en caso de fuga.
Un saludo
Hola ! Hemos vista varia gente que ha podido homologar un horno «portatil» tal como el de la foto, siempre cuando no este «fijo» del todo (pero con caja hermetica hacia dentro y ventilada hacia fuera dentro del mueble de cocina). O sea, montarlo de manera que se pueda extraer y llevar fuera, o usar con puerta o ventanas abiertas. Alguna vez lo habeis visto ? … gracias 🙂
Buenas tardes,
El horno si es portátil no se homologa, si lo fijas a la furgo asegúrate de que sea apto para interiores.
Un saludo
Gracias por esta respuesta supersonica !
Entonces, si compramos un horno portatil, exactamente como el del articulo (a propano), que es de exterior
y lo ponemos dentro, pero NO lo fijamos a la cocina (poniendolo en un hueco a su medida y que se pueda extraer de ahi)
pasaria en la homologacion ?
Un saludo
Buenos días,
Nosotros aconsejamos que el día que vayáis a pasar itv, todo lo que no este fijado que no se vaya a homologar no llevarlo colocado en la furgo.
Cualquier duda que tengas mas nos puedes escribir por privado a nuestro WhatsApp o email.
Un saludo
Hola!
Quisiera hacer un agujero en el suelo para ventilación de los cartuchos de gas. ¿Necesitaria homologar el agujero de ventilación? No és una instalación fija.
Gracias!
Hola buenas,
Las rejillas de ventilación no se consideran reforma y no es necesario homologarlas.
Si tienes cualquier duda ponte en contacto con nosotros por mail o por Whatsapp y te asesoramos.
Un saludo
Gracias por vuestra rápida respuesta. Hice el proyecto de homologación con vosotros y me fué muy bien. Encantado con vuestra atención.
Gracias de nuevo!
Muchísimas gracias a ti por confiar en nosotros!
hay una especificaciones sobre el material y dimensiones del compatmiento estanco?
Buenas tardes
En teoria no hay medidas mínimas ni máximas para el compartimento del gas. Dependerá de la bombona.. y dependiendo de esta , la rejilla.
Debe ser un armarios específico para el tema del gas.
Buenos días!!! Tengo un horno con dos fuegos como el de la imagen, igualito al que tiene van and waves, que hizo la homologación con vosotros, como pasó la itv??? Lo saca y lo pone cada vez que pasa la itv??? Es que no queda clara la explicación
Buenos días!
Esa cocina que me indicas está diseñada para exterior. No validas para interiores y por tanto a dia de hoy no se pueden legalizar pero si se pueden llevar en la furgo si van encajadas en el hueco, sin atornillar.
Si existe alguna de marca thetford que si es para interior.. pero el precio es algo mas elevado.
Un saludo
hay especificaciones del material y dimensiones del compartimiento estanco?
Buenas tardes
En teoria no hay medidas mínimas ni máximas para el compartimento del gas. Dependerá de la bombona.. y dependiendo de esta , la rejilla.
Debe ser un armarios específico para el tema del gas.
Perfecto, Gracias
